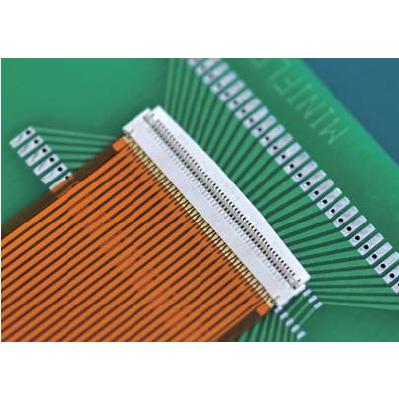

2025-11-24FPC连接器的维护与保养：延长使用寿命的小窍门
FPC连接器是电子设备中重要的部件，用于实现电路板之间的信号传输。然而，由于安装和环境因素，FPC连接器可能会出现损坏和氧化的现象，影响设备的性能和安全性。因此，为了延长FPC连接器的使用寿命，进行维护和正确安装是必不可少的。一、使用环境的控制FPC连接器的工作环境对其性能和寿命有很大的影响。因此，要确保使用环境清洁、无尘、无腐蚀性气体，以避免对连接器造成损害。同时，要避免在高温、高湿度的环境中使用FPC连接器，以防止出现氧化、短路等不良现象。二、定期检查定期检查FPC连接器的接触是否良好，是否出现氧化现象。如果有问题，要及时进行处理，以保证连接器的正常工作。 三、防止插拔过载在使用FPC连接器时，要避免插拔过载的情况。过载可能会对连接器造成损害，影响其性能和寿命。因此，在进行插拔操作时，要确保连接器处于良好的状态，并避免使用过大的力量。同时，在插拔时要注意方向正确，避免反向插拔，以免对连接器造成损害。 四、选用高品质的FPC连接器 选择高品质的FPC连接器也是延长其使用寿命的关键。高品质的FPC连接器具有更好的电气性能和机械性能，能够承受更高的工作温度和更恶劣的工作环境。同时，高品质的FPC连接器还具有更长的使用寿命和更低的故障率，可以减少维修和更换的频率，降低维护成本。五、合理设计电路板布局电路板布局不合理也可能会对FPC连接器的使用寿命造成影响。因此，在设计电路板时，要合理安排连接器的位置和方向，以便于插拔和维护。同时，要确保电路板上的元件排列整齐、有序，以减少电磁干扰和信号衰减对连接器的影响。使用FPC连接器过程中要注意控制环境、定期检查与清洁、防止插拔过载、使用防护装置、选用高品质的FPC连接器和合理设计电路板布局等措施。只有这样才能够保证FPC连接器的正常工作并延长其使用寿命。
查看更多 -
2025-11-24电连接器失效模式及其对系统可靠性的影响分析
电连接器作为电线和电缆端头的快速接通与断开装置，其组件则通过焊接、压接等工艺与电线电缆相结合，广泛应用于航空、航天、电子、通信等多个领域，承载着电信号的传输与控制重任。插座和插头的结构详细描述了电连接器的关键组件及其功能，任何故障可能导致整个系统失效。然而，其可靠性对设备和系统整体性能的影响不容忽视。一旦电连接器失效，设备和系统便可能面临故障风险，甚至造成巨大损失。据统计，系统中70%的失效或故障源于元器件，而电连接器失效占比高达40%，若考虑整个组件，其比例将更为显著。因此，深入剖析电连接器的常见失效模式、揭示失效机理，并以此为基石改进设计和制造工艺，成为提升质量和可靠性的当务之急。同时，失效分析也是电连接器技术条件修订的重要依据，对确保和提高电连接器及其组件的质量和可靠性具有深远意义。 电连接器是由插座与插头相互连接而构成的。这两种部分的内部结构类似，但插座的插孔被替换为插针。一个典型的插头结构，主要包括壳体、插针（或接触体）、绝缘体以及引出电缆。插针与插孔的相互连接是电连接器实现通电的关键，而电缆则负责将信号从插针或插孔传递到整个系统。通常，电缆会通过压接或焊接等方式与插针或插孔的尾端相连结。值得注意的是，一个电连接器内部可能包含众多插针、插孔及电缆。 因此，电连接器内部任何组件的故障都可能引发整个电路的失效，包括电缆断裂、插针断裂、电缆短路、插针自身短路、插针与壳体之间的短路，以及电烧蚀和电磨损等失效模式。
查看更多 -
2025-11-11连接器的插入力与拔出力测试流程
电子连接器具有多种结构形式，由于应用环境、频率以及功率的不同，各类电子连接器需具备的插拔力也不同。通过专业的插拔力测试，能够精准测量出连接器公头与母头之间所需的插入力与拔出力，这对于保障电子连接器的性能与质量至关重要。一、插入力测试流程先将两个能够相互对插的电子连接器精准放置在机械对插的初始位置，同时确保测力表和力矩表的读数均归零，以此保证测试起始状态的准确性。随后，以渐进的力率逐步将连接器完全且充分地插入。在插入过程中，需密切关注测力表的读数变化，并精准记录下插入力峰值。这一峰值数据能够直观反映连接器在插入过程中所需的最大力量，为评估连接器的插入性能提供关键依据。二、拔出力测试流程拔出力测试的操作与插入力测试类似。同样按照规格说明，以渐进的力率将已经完成对插的连接器完全且充分地拔出。在拔出过程中，实时记录拔出力值。拔出力值体现了连接器在分离过程中所需的力量，对于了解连接器的保持能力和分离特性具有重要意义。三、测试操作注意事项在测试过程中，拉力计表盘的位置摆放十分关键。应将其置于连接器的合适位置，确保读数指针能够位于量规的中间区域。如此操作可使量规的测量精度达到2%，有效提高测试数据的准确性。此外，除非规格中另有明确说明，否则样品无需采用任何方法进行润滑或清洗处理，以保证测试结果能够真实反映连接器在实际使用条件下的插拔力情况。
查看更多 -

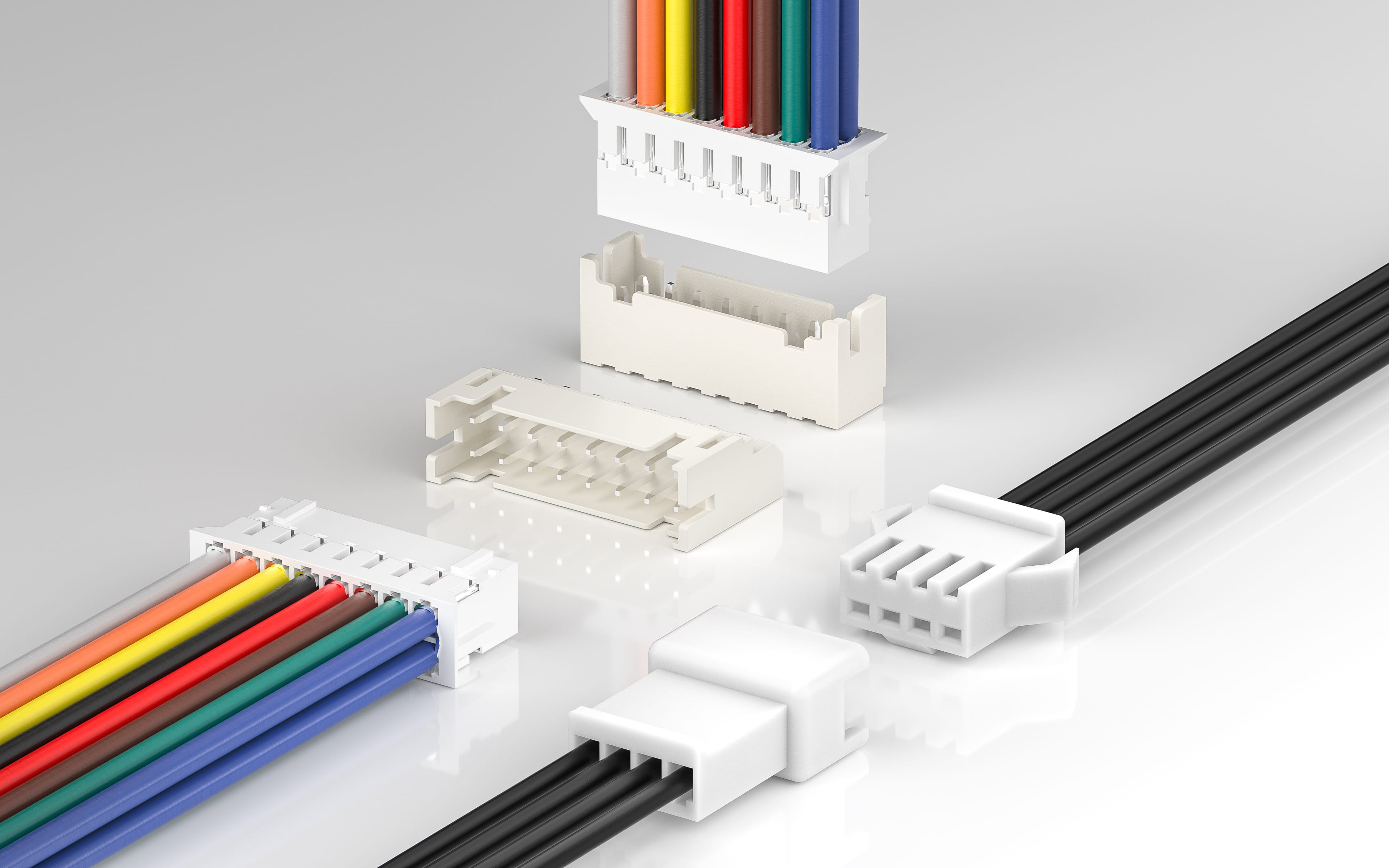

2025-11-11线到板连接器，为汽车电子系统在严苛环境下实现安全互连
汽车电子系统，作为控制汽车各项功能的核心系统，肩负着让汽车行驶更平稳、安全、高效的重任，为用户营造更好的用车体验。汽车连接器，作为车辆电子系统的关键一环，其性能优劣直接关乎车辆的安全性与稳定性。毕竟，在汽车行驶过程中，任何微小的连接故障都可能引发严重后果，所以应用于汽车领域的连接器，可靠性必须达到极高标准，才能为行车安全保驾护航。汽车电子系统在振动环境下的理想互连解决方案。汽车行驶时，车身持续振动，这对连接器的稳定性提出了巨大挑战。KQSYCN线到板连接器，采用独特的卡扣自锁结构。当连接器完成对插后，该结构能确保连接牢固稳定，有效避免在汽车行驶过程中因振动而脱落。
查看更多 -
2025-11-08如何根据应用场景选择合适的FPC端子连接器？
根据应用场景选择合适的FPC端子连接器需要综合考虑连接方式、引脚间距、安装方式以及环境适应性等因素。以下是针对不同场景的选型建议：按连接方式选择ZIF连接器：适用于需要频繁插拔的场景（如维修端口），通过翻盖锁定避免端子损坏。LIF连接器：结构紧凑，适合空间受限但需稳定连接的设备（如折叠屏手机）。弹片式连接器：适用于动态弯折环境（如可穿戴设备），通过金属弹片弹性接触FPC。按引脚间距选择0.3mm/0.4mm：高精度需求，用于智能手机、摄像头等微型设备。0.5mm/1.0mm：通用型选择，平衡性能与成本，常见于消费电子和工业设备。按安装方式选择表面贴装（SMT）：节省空间，适合高密度布线（如笔记本电脑内部连接）。通孔安装（THT）：稳定性更高，适用于振动较大的工业环境。按环境适应性选择耐高温/抗干扰：汽车电子、医疗设备等严苛环境需选择具备耐高温、抗干扰能力的连接器。动态弯折：可穿戴设备需优先选择弹片式或柔性设计，确保长期弯折可靠性。
查看更多 -
2025-11-08如何评估FPC端子连接器的质量
评估FPC端子连接器的质量需要从外观、电气性能、机械性能和环境适应性四个维度进行综合检测。以下是具体的评估方法和标准：外观检查线路缺陷：使用20倍显微镜检查短路、断线，针孔直径不得超过线路宽度的1/3，突起或凹坑高度超过0.2mm即为不合格。焊盘与覆盖层：焊盘缺损超过10%需报废；覆盖层需平整，气泡长度超过10mm、偏位或胶水渗开超过0.2mm均属不良品。基板整体：折痕、污渍等明显缺陷需剔除，补强板浮起或剥离直接拒收，尺寸公差需控制在0.3mm以内。电气性能测试接触电阻：需保持低且恒定（通常几十mΩ至数百mΩ），以确保信号传输效率。绝缘电阻：检测绝缘材料的抗漏电特性，确保安全运行。耐电压测试：验证连接器在高电压下的绝缘性能，防止短路或击穿。机械性能测试插拔寿命：工业场景需5000次，消费级1000次，测试后需保持电气和机械稳定性。振动与冲击：汽车或航空领域需通过ISO 16750等振动测试，确保结构牢固性。环境适应性测试温度循环：模拟高低温交替环境（如-40℃~125℃），验证性能稳定性。盐雾测试：评估耐腐蚀性，沿海或化工环境需选择镀镍等抗腐蚀材质。防护等级：户外设备需达IP67防水防尘，室内设备需IP20防固体异物。
